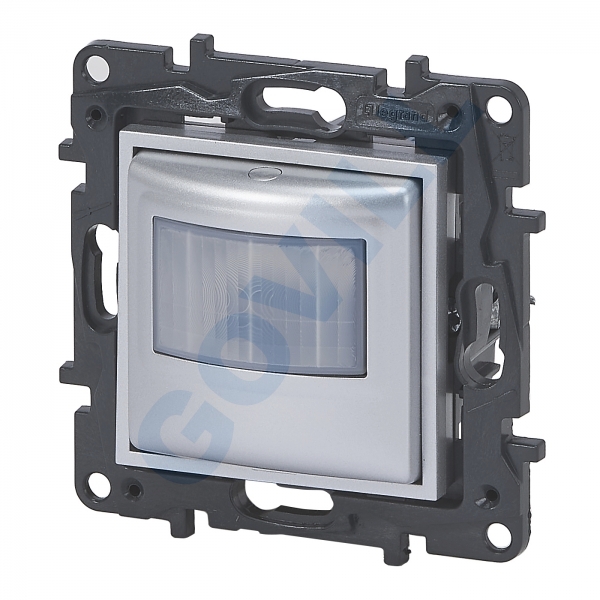

Mozgásérzékelős kapcsolók
Minden érzékelő kompatibilis bármilyen típusú lámpával
Infravörös érzékelés
Látószög: 170°
Érzékelési távolság: max. 8 m
Beépített védelem túlterhelés és rövidzárlat ellen
Csavaros vezetékbekötés
Állítható időzítés: 10 mp - 10 perc
Fényérzékenység: 5 lux - 1275 lux
2 vezetékes
Max. terhelések:
- LED lámpák előtét nélkül, kompakt fénycsövek: 3 W - 100 W,
- LED lámpa előtéttel, kompakt fénycső, fénycső ferromágneses transzformátorral vagy elektronikus előtéttel: 3 VA - 150 VA
- 230 V~ izzó- és halogénlámpa: 3 W - 150 W
Több mozgásérzékelő beépítése esetén a minimum terhelési szükséglet nő.
Lásd: műszaki adatlapok
Maximum 3 mozgásérzékelő köthető párhuzamosan
Készenléti fogyasztás: 0,02 W
1. HASZNÁLAT
Mozgásérzékelős kapcsolók nulla vezetékkel vagy anélkül, infravörös érzékeléssel.
Automatikusan bekapcsol, mozgásérzékelés és alacsony természetes fényszint esetén.
Érzékelési tartomány: 120°
Érzékelési távolság: 8 m
Mechanizmusok burkolattal együtt szállítva, melyhez keretek tetszőlegesen választhatók.
Védőburkolattal szállított mechanizmusok.
Kerettel felszerelendő mechanizmusok.
Süllyesztett kivitel.
Csavaros vagy körmös rögzítés.
2. VÁLASZTÉK:
SZÍN:
Fehér
Alumínium
Fekete
MECHANIZMUSOK:
Mozgásérzékelős kapcsoló - 2 vezetékes
Mozgásérzékelős kapcsoló - 3 vezetékes
Akadályvilágító jelzőlámpa mozgásérzékelővel
3. MÉRETEK (mm)
75,8mm x 75,8mm x 51,5mm
Csupaszítási hossz: 8mm
4. CSATLAKOZÁS
Bekötés típusa: csavaros
Vezeték méretek: 2 x 2.5 mm2
Rugalmas vagy merev kábelekkel kompatibilis
5. TECHNIKAI JELLEMZŐK
5.1 Mechanikai jellemzők:
Szilárd testek és folyadékok elleni védelem: IP 20
Külső behatások elleni védelem: IK 04
5.2 Anyagjellemzők:
Anyag :
- Mechanizmus ház: PC
Burkolat: ABS - Halogénmentes - UV álló
Körmök: acél
Rögzítőperem anyaga: - PC + FV - Halogénmentes
Önkioltó:
+ 850° C / 30 s aktív részeket szigetelő részek
+ 650° C / 30 s egyéb szigetelő komponensek
5.3 Elektronikai jellemzők:
• Feszültség: 100 - 240 V~
• Frekvencia: 50/60 Hz
• Lámpatípusonként elfogadott teljesítmény: - LED : 3 W - 100 W
- Kompakt fénycső: 3 W - 100 W
- LED, CFL, Halogén, ferromágneses vagy elektromos transzformátorral: 3 VA - 250 VA
- Halogén lámpák 230 V, izzós lámpák: 3 W - 250 W
• Készenléti fogyasztás: 0.02 W
• Állítható időkésleltetés: 10 mp - 10 p
• Állítható fényerősségi küszöbérték: 5 Lux - 1275 Lux
5.4 Hőmérsékleti jellemzők:
Tárolási hőmérséklet: - 10° C to + 70° C
Használati hőmérséklet: - 5° C to + 40° C
6. TISZTÍTÁS:
Tisztítsa meg a felületet ronggyal.
Ne használjon: acetont, kátrányeltávolító tisztítószereket, triklór-etilént.
Ellenáll a következő tisztítószereknek: Hexán (EN 60669-1), metilezettalkohol, szappanos víz, hígított ammónia, hígított tiszta fehérítő10%, üvegtisztító szer.
Figyelmeztetés: Mindig tesztelje, mielőtt más speciális tisztítószereket használna!
